卓上プリンタ「TD-4650TNWB」とHT(ハンディターミナル)を接続する方法

  • 更新

卓上プリンタの設定を行います

※ブラザー社製プリンタ「TD-4650TNWB」専用の手順です。ネクスタより別のプリンタを納入する場合は、ネクスタカスタマーサポート担当者にお問い合わせください。

操作1．印字リボン・ラベルを設定する

  1. 溝のない25.4ｍｍの紙芯の場合、リボン軸を紙芯・リボンにセットします。軸には左右方向がありますので注意してください。（溝のある25.4ｍｍまたは12.7ｍｍの紙芯の場合はリボン軸不要です）


  2. リボン巻き取り軸の右側（「Ｒ」の印がある側）を巻き取りハブに挿入し、次に左側をセットします。リボン供給軸の右側（「Ｒ」の印がある側）をリボン供給ハブに挿入し、次に左側をセットします


  3. リボンを印字ヘッドに通して、リボン巻き取り軸に付着させ巻き取り、リボンの黒い部分が印字ヘッドを覆うようになるまでリボンを巻き取りハブを回転させます


  4. ロールガイドを外側にスライドさせます。（右側にロックがあるので、上にあげて解除してから行ってください）

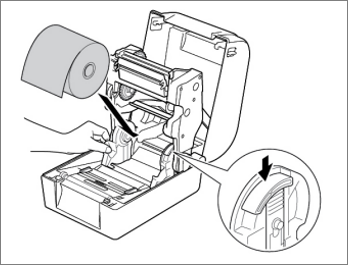

  5. ラベル面を上にして用紙を挿入し、ロックタブを押し下げてスライドさせ、ロールを所定の位置にロックします

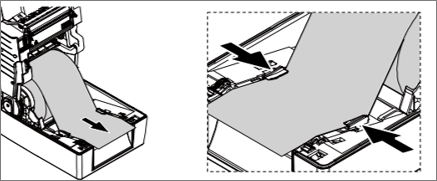

  6. 用紙おさえを適当な位置にスライドさせ、用紙おさえの下にラベルロールの端を送ります。用紙の先端は出力スロットから少し出しておき、カバーを閉じます

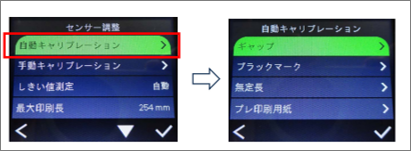

  7. 本体液晶メニューのセンサー調整から「自動キャブレーション」を選択し、用紙タイプを選びチェックマークを選択します



操作2．BPMをダウンロードする

卓上プリンタと接続するパソコンにBPMをダウンロードします

※ソフトウェアのダウンロードはブラザー工業のWebサイトより行います

  1. こちらのサイトにアクセスします。または「ソフトウェアダウンロード　ブラザー工業」で検索します。

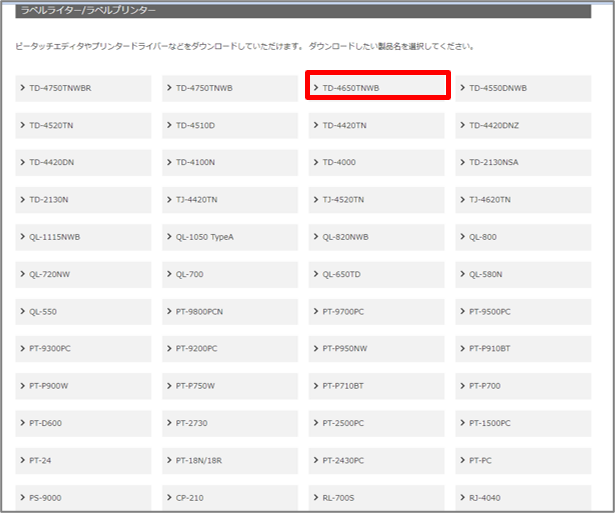

  2. 「ソフトウェアダウンロード」のページから、カテゴリ「ラベルライター/ラベルプリンター」の［TD-4650TNWB］をクリックします


  3. お使いのパソコンのOSとOSバージョンを選択して［決定］をクリックします

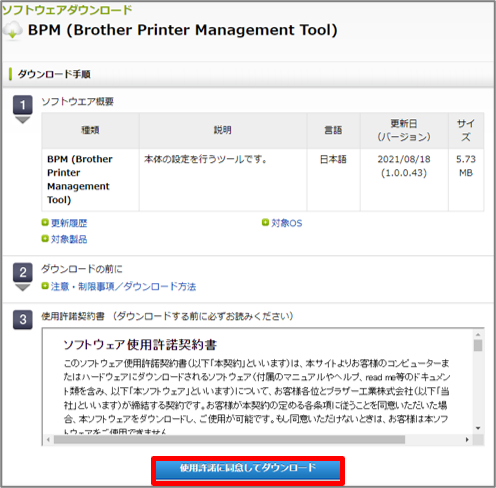

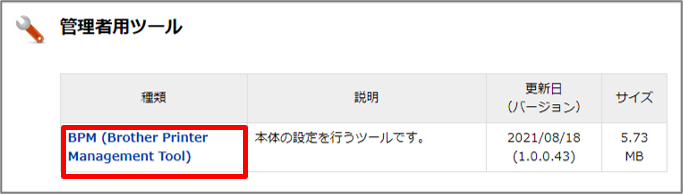

  4. 「ソフトウェアダウンロード」のページから、カテゴリ「管理者用ツール」の［BPM（Brother Printer Management Tool）］をクリックします


  5. ［使用許諾に同意してダウンロード］をクリックします

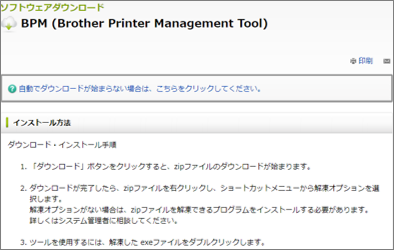

  6. 表示される「インストール方法」の手順に従い、インストールを完了します

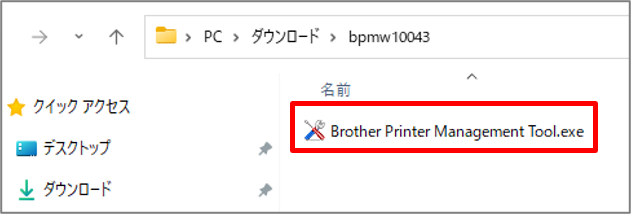

  7. ダウンロードフォルダ＞解凍フォルダ内のexeファイルをダブルクリックするとBPMが起動します


操作3．プリンタの印字設定をする

※プリンターとPCを接続する為のUSBケーブルが必要です

  1. USBケーブルでプリンタとPCを接続し、プリンタの電源を入れます。BPMを起動し、プリンターが表示されたら、左端のチェック欄にチェックを入れ、プリンター設定をクリックします

    図15 (1).png

  2. FBPLタブを選択し、用紙幅、用紙の長さ、メディアセンサー、ギャップ、最大長を入力し、「設定」ボタンを押します。
    「設定」ボタンを押した後、「取得」ボタンを押下し、入力した内容が反映されているか確認してください。
    ※内容が反映されていない場合、時間をおいて再度ご入力いただき、「設定」→「取得」を押して入力した内容に変更されるまでご対応ください。

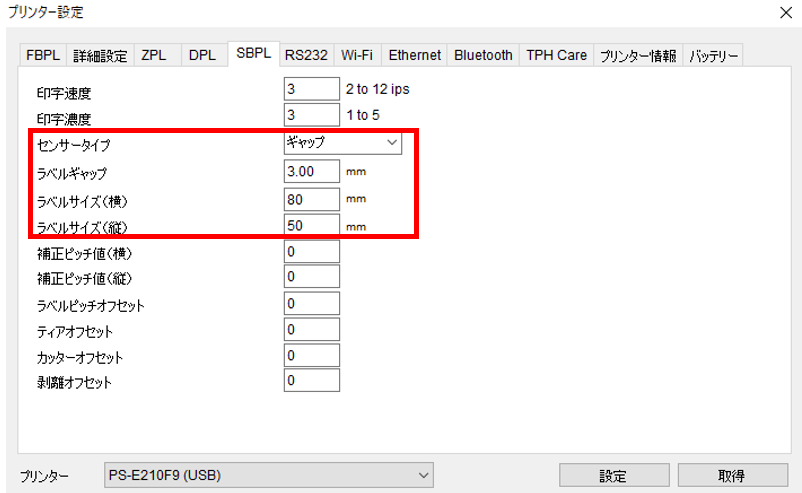

  3. SBPLタブを選択し、センサータイプ、ラベルギャップ、ラベルサイズ(横)(縦)を入力し、「設定」ボタンを押します。
    「設定」ボタンを押した後、「取得」ボタンを押下し、入力した内容が反映されているか確認してください。
    ※内容が反映されていない場合、時間をおいて再度ご入力いただき、「設定」→「取得」を押して入力した内容に変更されるまでご対応ください。

    Untitled (1).png

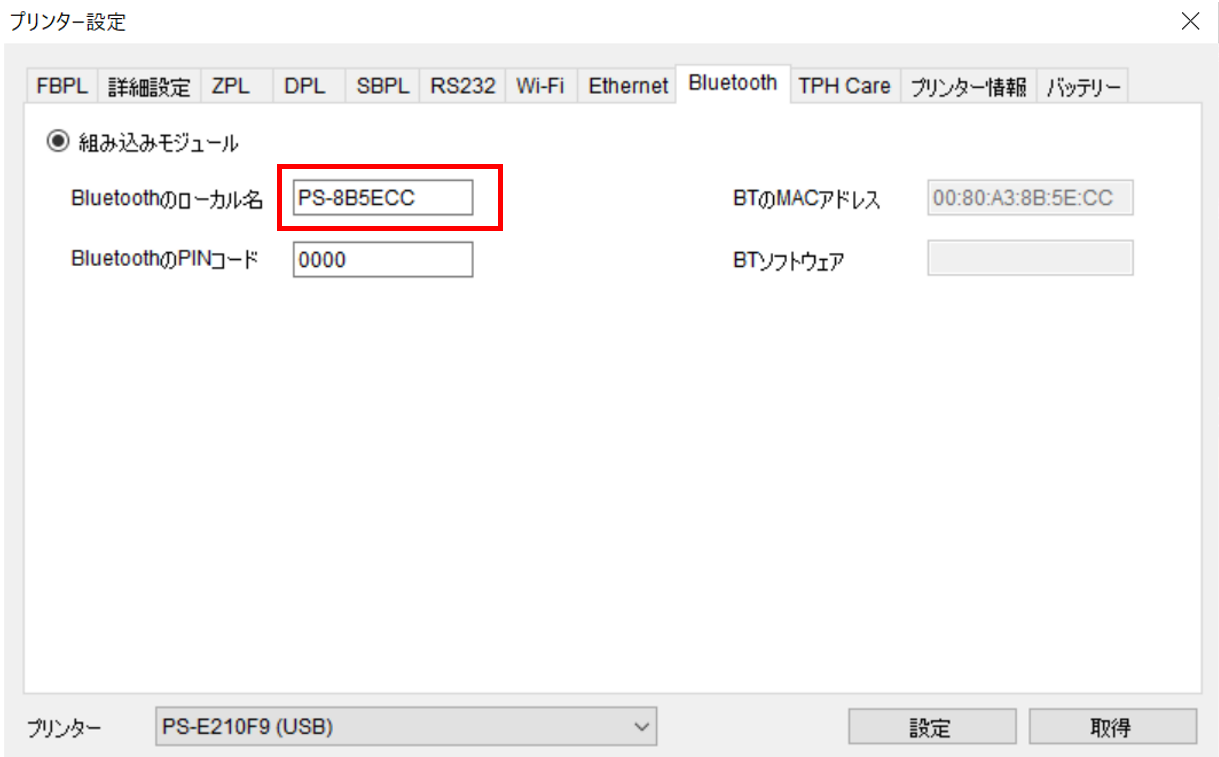

  4. Bluetoothタブでローカル名を確認します。

    Untitled (2).png

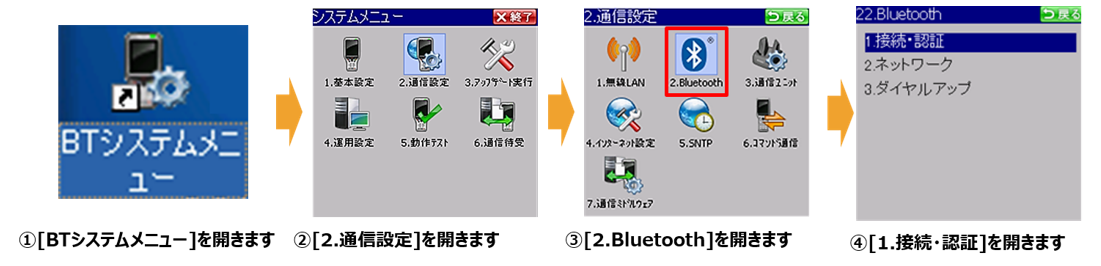

操作4．HTとBluetooth接続する

ハンディターミナルとプリンターをBluetooth接続します。


Untitled (3).png



操作5．ハンディターミナルから印刷テストを行う

※事前にハンディターミナルの設定とSmartFのインストールをお願いいたします。

　ハンディーターミナル(HT)へのSmartFアプリのダウンロード/インストール



  1. ハンディターミナルでSmartF（「生産管理」のアイコン）を起動します

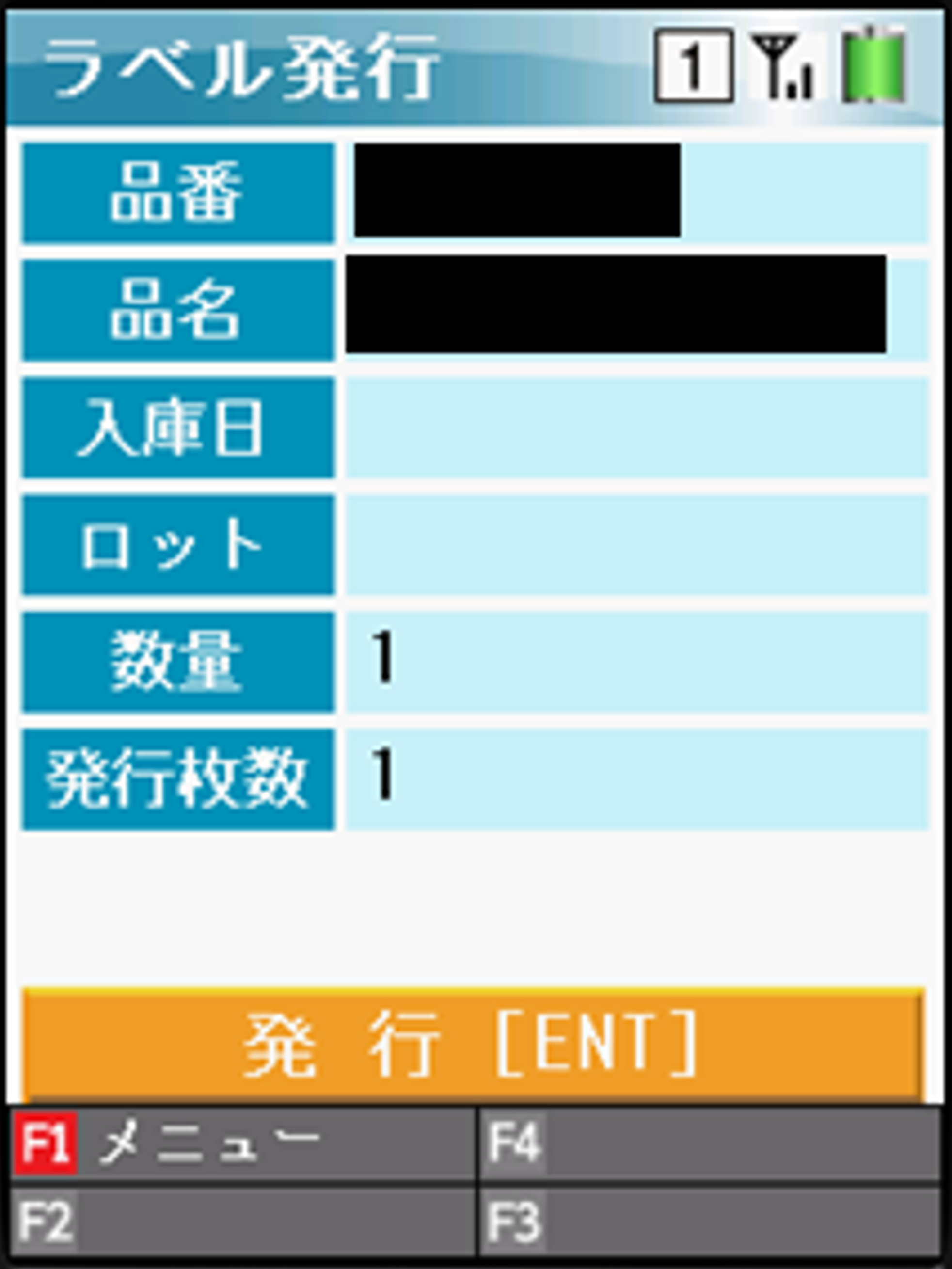

  2. SmartFに表示されるメニューの内容は企業ごとに異なります。ここでは例として「ラベル発行」を選択します。

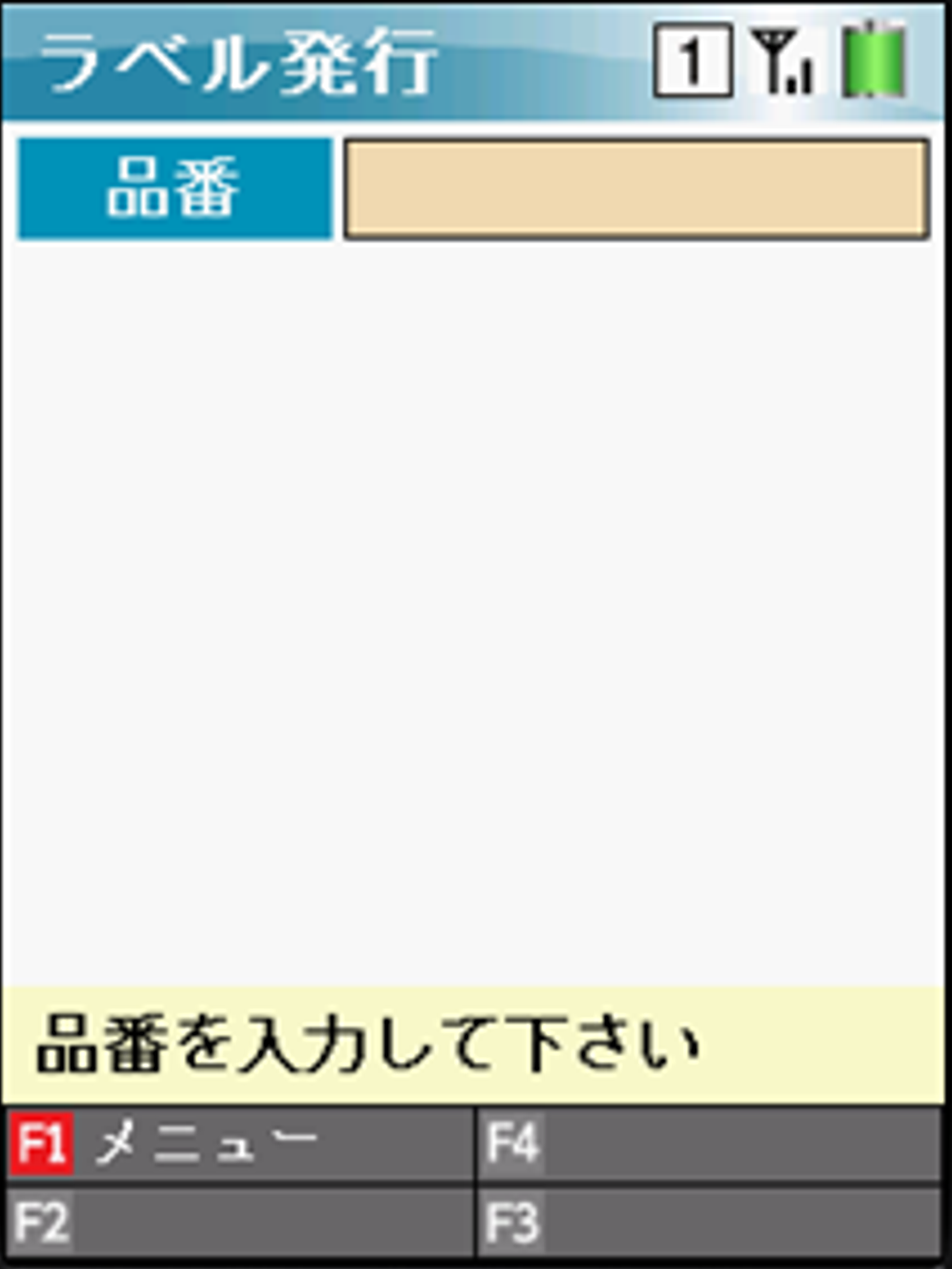

  3. 「品番」にカーソルが選択されていますので、そのまま「ENT」を押し、任意の品番を呼び出します。

    「入庫日」「ロット」についても、空のまま「ENT」を押してください。



  4. 「数量」に1、「発行枚数」に1を入力し、「ENT」を押します。Bluetoothで接続されたプリンタからラベルが出力されます。


印刷がうまくいかない場合

手順を見直してもトラブルが解消しない場合

迅速にトラブルへ対処するため、ブラザー様の専用窓口を用意しております。 手順を正しく行ってもトラブルが解消しない場合は、次の連絡先へお問合せください。

TEL：06-6121-9517
Mail：brother.kansai.biz@brother.co.jp
ご連絡の際には、御社会社名およびSmartFの件であることをお伝えください。

※ハンディターミナルのトラブルや、 SmartFの問い合わせについてはネクスタ宛にお願いいたします。
