卓上プリンタ「TD-4650TNWB」とパソコンを接続する方法

卓上プリンタの設定を行います

※ブラザー社製プリンタ「TD-4650TNWB」専用の手順です。ネクスタより別のプリンタを納入する場合は、ネクスタカスタマーサポート担当者にお問い合わせください。

操作1．印字リボン・ラベルを設定する

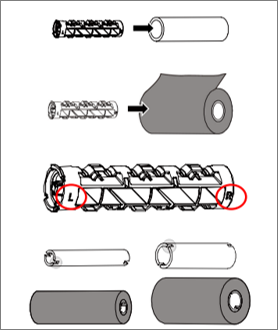

溝のない25.4ｍｍの紙芯の場合、リボン軸を紙芯・リボンにセットします。軸には左右方向がありますので注意してください。（溝のある25.4ｍｍまたは12.7ｍｍの紙芯の場合はリボン軸不要です）
リボン巻き取り軸の右側（「Ｒ」の印がある側）を巻き取りハブに挿入し、次に左側をセットします。リボン供給軸の右側（「Ｒ」の印がある側）をリボン供給ハブに挿入し、次に左側をセットします
リボンを印字ヘッドに通して、リボン巻き取り軸に付着させ巻き取り、リボンの黒い部分が印字ヘッドを覆うようになるまでリボンを巻き取りハブを回転させます
ロールガイドを外側にスライドさせます。（右側にロックがあるので、上にあげて解除してから行ってください）

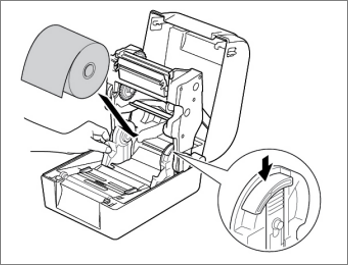

ラベル面を上にして用紙を挿入し、ロックタブを押し下げてスライドさせ、ロールを所定の位置にロックします
用紙おさえを適当な位置にスライドさせ、用紙おさえの下にラベルロールの端を送ります。用紙の先端は出力スロットから少し出しておき、カバーを閉じます
本体液晶メニューのセンサー調整から「自動キャブレーション」を選択し、用紙タイプを選びチェックマークを選択します

操作2．BPMをダウンロードする

卓上プリンタと接続するパソコンにBPMをダウンロードします

※ソフトウェアのダウンロードはブラザー工業のWebサイトより行います

こちらのサイトにアクセスします。または「ソフトウェアダウンロード　ブラザー工業」で検索します。

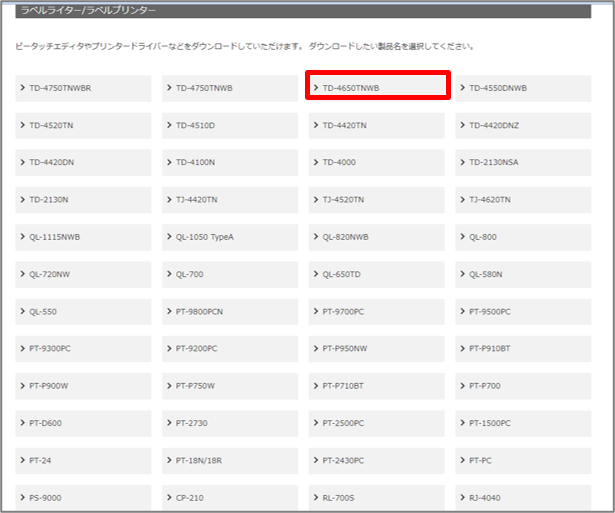

「ソフトウェアダウンロード」のページから、カテゴリ「ラベルライター/ラベルプリンター」の［TD-4650TNWB］をクリックします
お使いのパソコンのOSとOSバージョンを選択して［決定］をクリックします
「ソフトウェアダウンロード」のページから、カテゴリ「管理者用ツール」の［BPM（Brother Printer Management Tool）］をクリックします
［使用許諾に同意してダウンロード］をクリックします

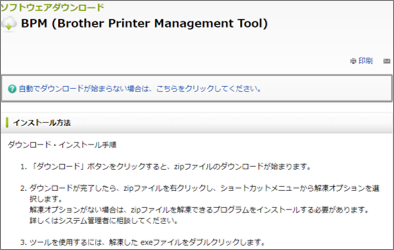

表示される「インストール方法」の手順に従い、インストールを完了します

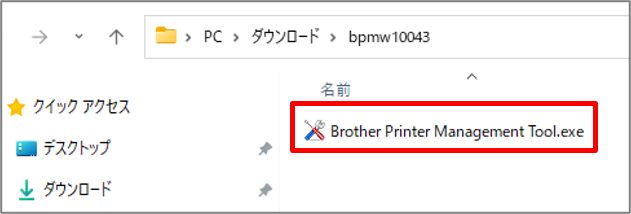

ダウンロードフォルダ＞解凍フォルダ内のexeファイルをダブルクリックするとBPMが起動します

操作3．Wi-Fiを設定する(Wi-Fi接続で利用時のみ)

※プリンターとPCを接続する為のUSBケーブルが必要です

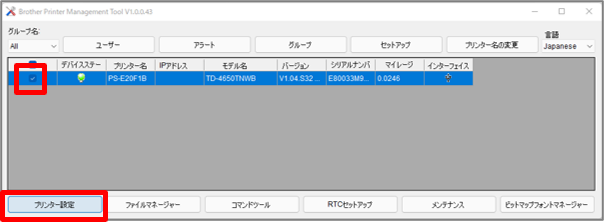

USBケーブルでプリンタとPCを接続し、プリンタの電源を入れます。BPMを起動し、プリンターが表示されたら、左端のチェック欄にチェックを入れ、プリンター設定をクリックします
Wi-Fiタブを選択し、SSID,暗号化方式、キー（ネットワークパスワード）を入力し、「設定」ボタンを押します
右下の「取得」ボタンを押し、IPアドレス欄がプリンタの液晶に表示されたIPアドレスと同じか確認します
設定画面を閉じるとプリンターが自動的に再起動します。ディスプレイにWi-FiのマークとIPアドレスが表示されます

操作4.プリンタの印字設定をする

※プリンターとPCを接続する為のUSBケーブルが必要です

USBケーブルでプリンタとPCを接続し、プリンタの電源を入れます

BPMを起動し、プリンターが表示されたら、左端のチェック欄にチェックを入れ、プリンター設定をクリックします

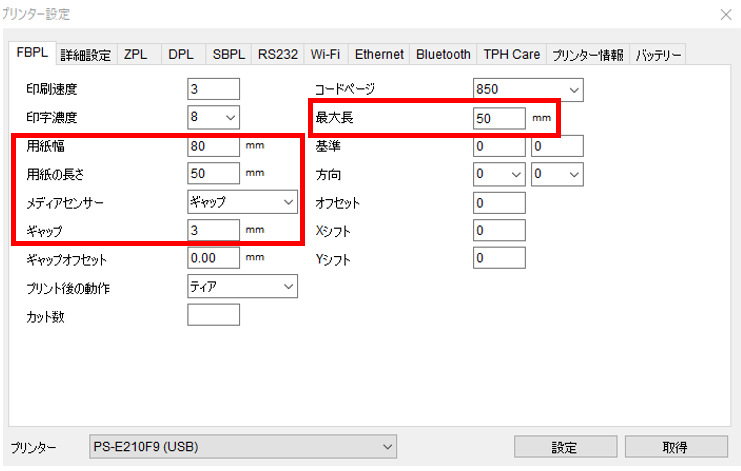

FBPLタブを選択し、用紙幅、用紙の長さ、メディアセンサー、ギャップ、最大長を入力し、[設定]ボタンを押します。

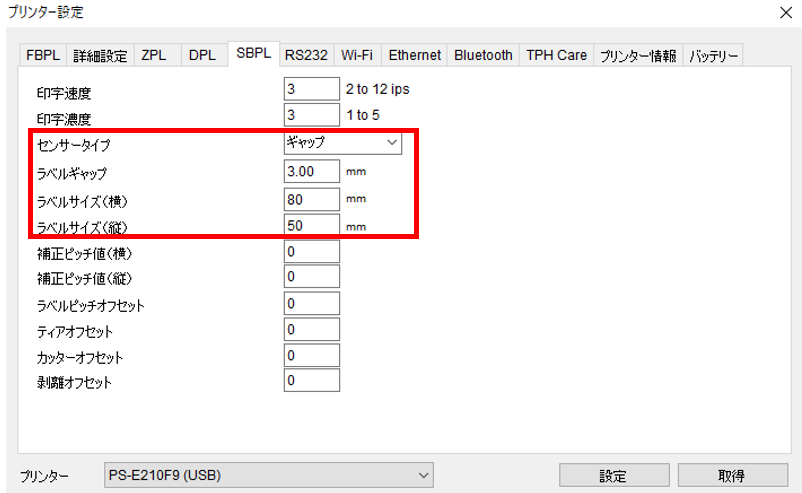

SBPLタブを選択し、センサータイプ、ラベルギャップ、ラベルサイズ(横)(縦)を入力し、[設定]ボタンを押します。
[取得]ボタンを押して、設定した内容が初期化されずに保持されることを確認します。

操作5．卓上プリンタのドライバをダウンロードする

卓上プリンタと接続するパソコンにプリンタのドライバーをダウンロードします　

　※ソフトウェアのダウンロードはブラザー工業のWebサイトより行います

こちらのサイトにアクセスします。または「ソフトウェアダウンロード　ブラザー工業」で検索します。
「ソフトウェアダウンロード」のページから、カテゴリ「ラベルライター/ラベルプリンター」の［TD-4650TNWB］をクリックします
お使いのパソコンのOSとOSバージョンを選択して[決定]をクリックします

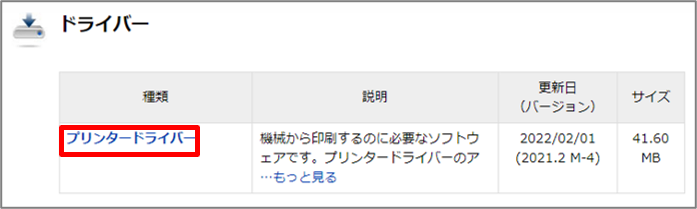

「ソフトウェアダウンロード」のページから、カテゴリ「ドライバー」の[プリンタードライバー]をクリックします
[使用許諾に同意してダウンロード]をクリックします

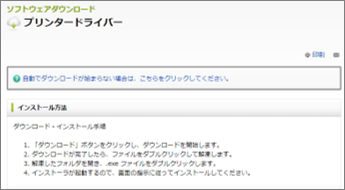

表示される「インストール方法」の手順に従い、インストールを完了します
ブラウザ画面左下にダウンロードファイルが表示されますので、ファイルをダブルクリックで実行します
使用許諾契約が表示されます。条項の内容を読み、「使用許諾契約の条項に同意します」にチェックし「次へ」ボタンをクリックします
ドライバーを解凍するインストールディレクトリを選択する画面が表示されます。「次へ」ボタンをクリックしてください

USB接続利用の場合は　卓上プリンタのドライバをインストールする（USB接続の場合）　へ進みます

Wi-Fi利用の場合は　卓上プリンタのドライバをインストールする（Wi-Fi接続の場合）　へ進みます

操作6．卓上プリンタのドライバをインストールする

◆USB接続の場合

※プリンターとPCを接続する為のUSBケーブルが必要です

※USBケーブルでプリンターとPCを接続してプリンターの電源を入れてください

プリンタドライバのダウンロード9の手順でディレクトリを変更していない場合は

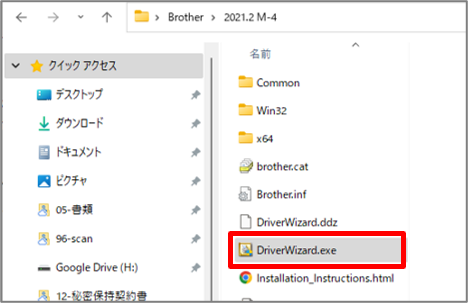

デスクトップに「Brother」フォルダができているので、その中のフォルダにある「DriverWizard.exe」を実行します
「プリンタドライバのイントール」をチェックし「次へ」ボタンを押します
「プラグアンドプレイでドライバをインストールする」をチェックし「次へ」ボタンを押します
必要な場合はプリンタ名を変更し、「次へ」ボタンを押します

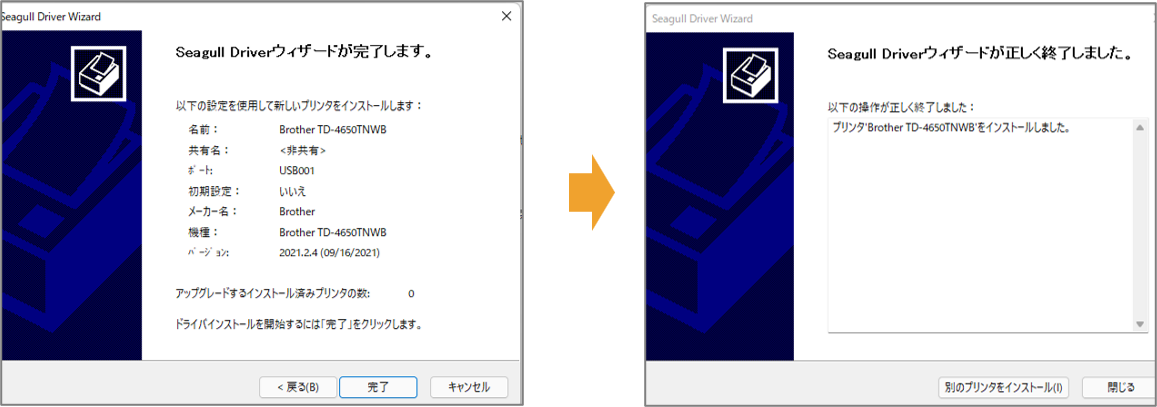

「完了」ボタンを押すとドライバをインストールしますので、ウィザードが正しく終了した表示が出ましたら「閉じる」ボタンを押し終了します。インストール終了です

◆Wi-Fi接続の場合

プリンタドライバのダウンロード9の手順でディレクトリを変更していない場合は

デスクトップに「Brother」フォルダができているので、その中のフォルダにある「DriverWizard.exe」を実行します
「プリンタドライバのイントール」をチェックし「次へ」ボタンを押します
「ネットワーク（EthernetまたはWiFi）」をチェックし「次へ」ボタンを押します

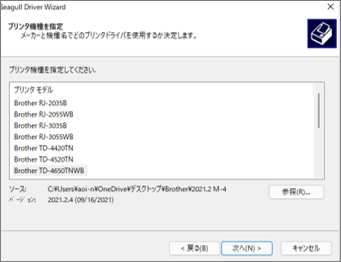

プリンタの機種を選択します

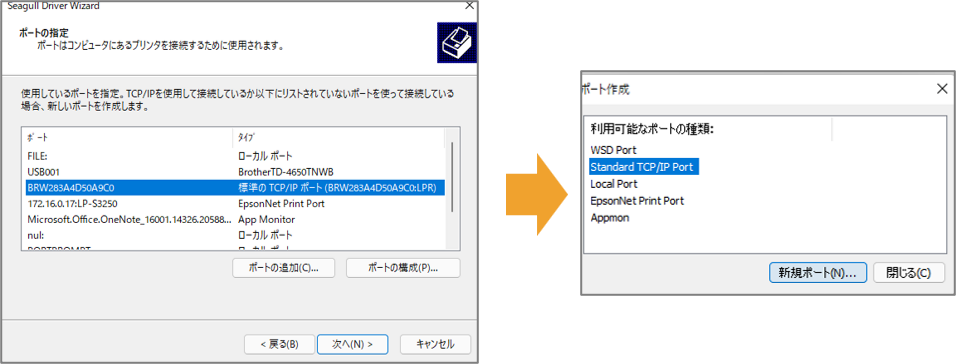

「ポートの追加」ボタンをクリックして、「Standard　TCP/IP　Port」を選択し「新規ポート」をクリックします
プリンタの液晶に表示されているIPアドレスを入力します
TCP/IP ポートの検出を行います。　※時間がかかります
「追加のポート情報が必要です」と出た場合も何もせず「次へ」ボタンを押してください
「完了」をクリックします
追加したポートを指定して「次へ」をクリックします

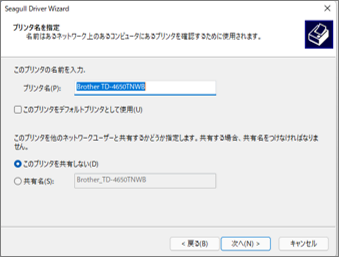

プリンタ名を指定して「次へ」をクリックします
「完了」を押して終了します。インストール終了です

操作7．Windowsの「設定」から用紙サイズを設定する

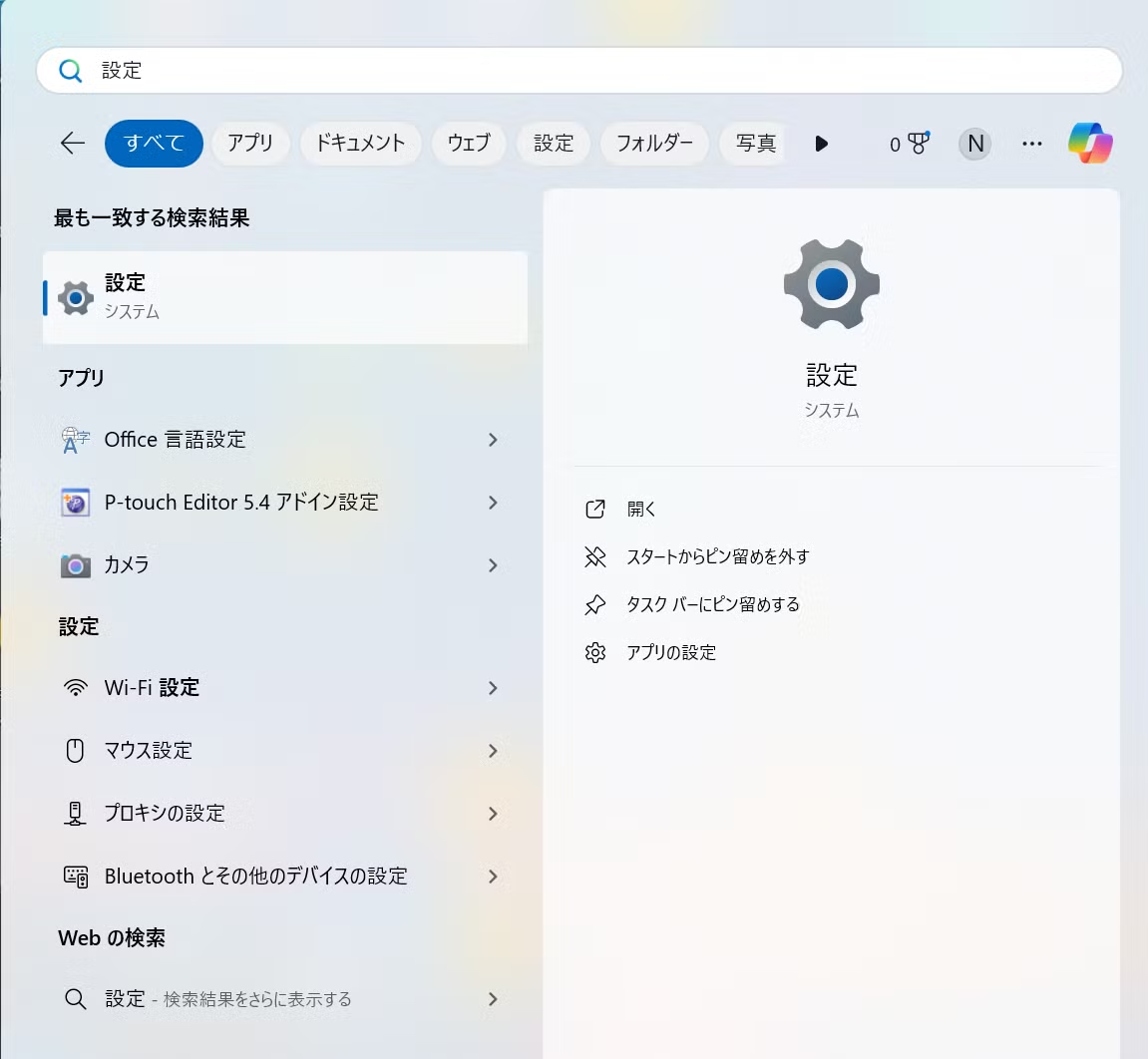

キーボードのWindowsキーを押し、「設定」と検索して「設定」を開きます
※お使いのOSによって操作が異なる場合があります。本ページではWindows11の場合の操作を記載しています。

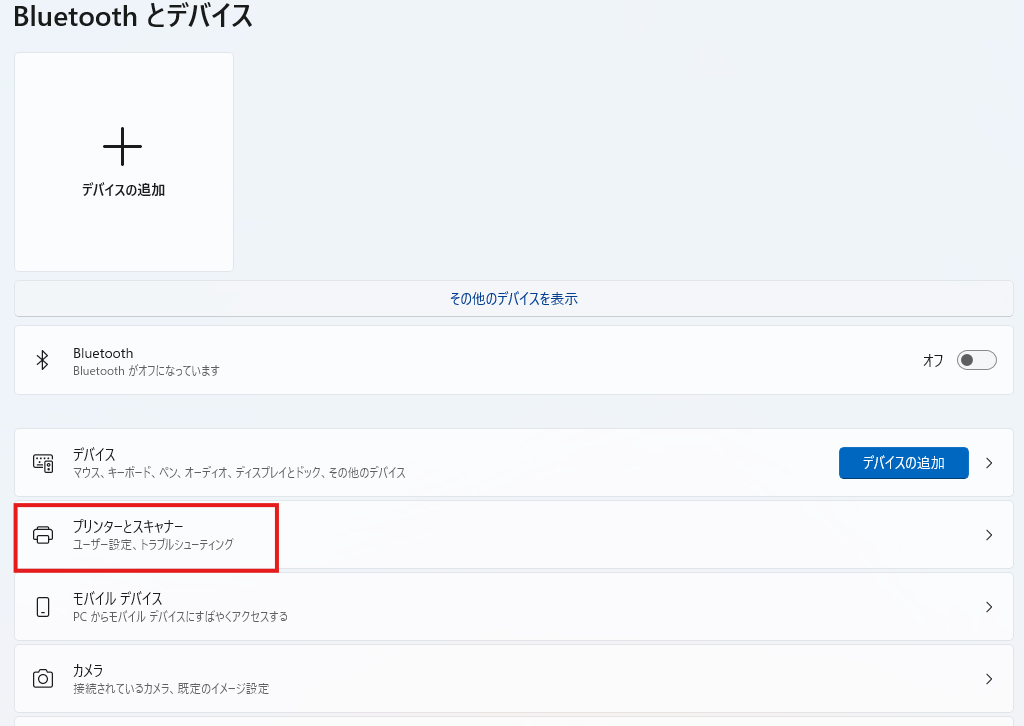

「Bluetoothとデバイス」をクリックします
「プリンターとスキャナー」をクリックします
プリンターの一覧から該当のプリンタ（TD-4650TNWB）を開き、「印刷設定」をクリックします

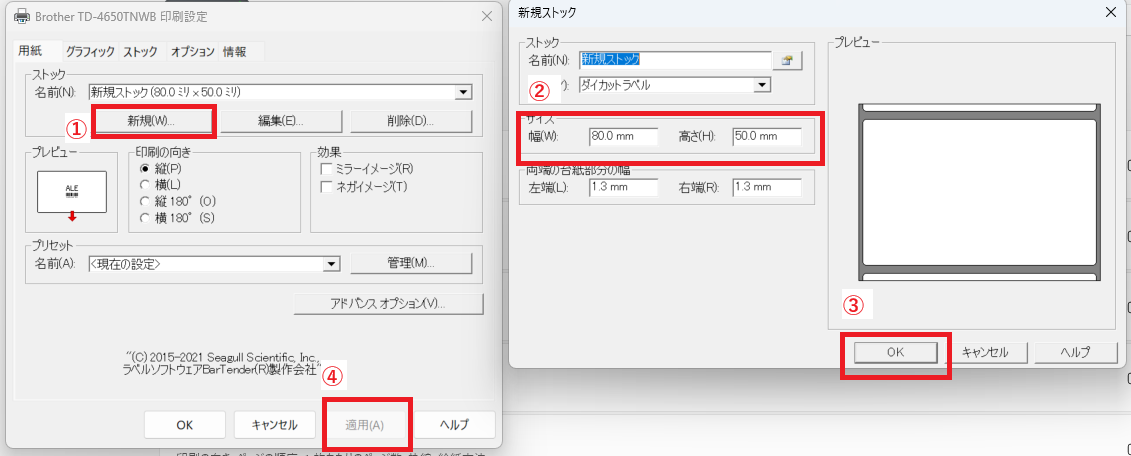

①印刷設定の画面で「新規」をクリックします
②サイズをラベルに合わせて設定します。（標準のラベルサイズは幅80mm、高さ50mmです）
③OKをクリックします
④適用をクリックすると、サイズ設定が反映されます。

操作8．SmartFの設定とテスト印刷を行う

SmartFを立ち上げ、[設定]の[個人設定]を開きます。

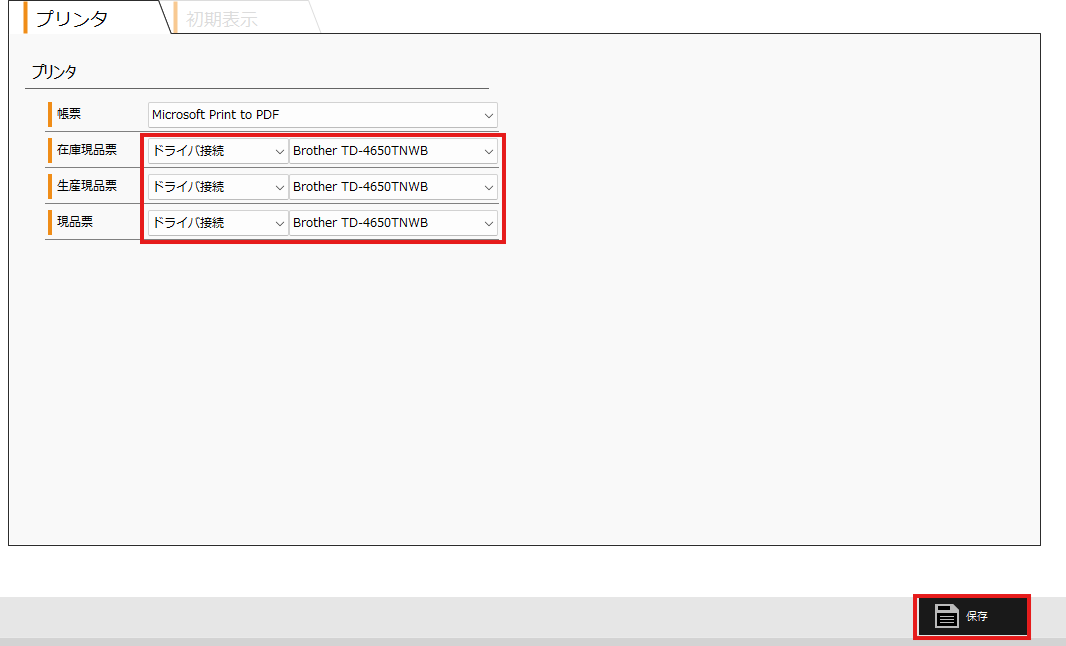

各現品票の設定欄で「ドライバ接続」を選択後、「Brother TD-4650TNWB」を選択します。右下の「保存」ボタンをクリックし、保存します。
各現品票のテスト印刷を行います
PCアプリでの各種帳票の印刷設定の　操作2.帳票/ラベルの出力テストを行う　も参考にしてください。

印刷がうまくいかない場合

再度、インクリボンとラベルが正しくつけられているかご確認下さい。
操作1．印字リボン・ラベルを設定する
正しいラベルサイズが設定されているかご確認ください。
操作4.プリンタの印字設定をする

手順を見直してもトラブルが解消しない場合

迅速にトラブルへ対処するため、ブラザー様の専用窓口を用意しております。手順を正しく行ってもトラブルが解消しない場合は、次の連絡先へお問合せください。

TEL：06-6121-9517
Mail：brother.kansai.biz@brother.co.jp
ご連絡の際には、御社会社名およびSmartFの件であることをお伝えください。

※ハンディターミナルのトラブルや、 SmartFの問い合わせについてはネクスタ宛にお願いいたします。
